توريد وتركيب مضخات حريق معتمدة
تُعد أنظمة ضخ المياه من العناصر الأساسية في شبكات مكافحة الحريق داخل المنشآت، لأنها توفر معدل التدفق والضغط اللازمين لتغذية شبكات الرش الآلي وصناديق الحريق والأنابيب الرأسية عندما يكون ضغط مصدر المياه أقل من المستوى المطلوب.
لذلك فإن توريد وتركيب مضخات الحريق المعتمدة لا يعتمد على شراء جهاز بقدرة كبيرة فقط، وإنما يبدأ بدراسة هندسية دقيقة لتحديد معدل التدفق والضغط المناسبين وفق طبيعة المنشأة وتصميم شبكة الإطفاء.
وعند تنفيذ النظام بصورة صحيحة، تعمل المضخة تلقائيًا عند الحاجة وتساعد على إيصال المياه إلى نقاط الإطفاء بالمعدل والضغط المطلوبين، مما يعزز جاهزية المنشأة للاستجابة السريعة في حالات الطوارئ.
ويجب اختيار المضخة وغرفة المضخات ولوحات التحكم ومصدر الطاقة وجميع الملحقات وفق المخططات الهندسية المعتمدة ومتطلبات المشروع والجهة المختصة.
ما هي مضخات الحريق ؟
هي مضخات مخصصة لأنظمة مكافحة الحرائق، وتتمثل وظيفتها الرئيسية في رفع ضغط المياه والمحافظة على التدفق المطلوب داخل شبكة الإطفاء عندما لا يكون الضغط الطبيعي لمصدر المياه كافيًا.
وقد يتم سحب المياه من خزان أرضي مخصص لشبكة الإطفاء أو من مصدر مياه آخر معتمد وفق تصميم المشروع.
ويتكون النظام في كثير من المنشآت من أكثر من وحدة تعمل بصورة متكاملة، مثل المضخة الرئيسية الكهربائية، والمضخة التي تعمل بمحرك ديزل، بالإضافة إلى مضخة الجوكي Jockey Pump التي تحافظ على ضغط الشبكة في الظروف العادية وتعوض الانخفاضات البسيطة في الضغط.
ولا توجد قدرة واحدة تناسب جميع المباني، حيث يعتمد الاختيار على الحسابات الهيدروليكية ومعدل التدفق والضغط وارتفاع المنشأة وأقطار المواسير وفواقد الاحتكاك وطبيعة شبكة مكافحة الحريق.
أهمية نظام ضخ الحريق في حماية المنشآت
تظهر أهمية النظام عندما تحتاج شبكة الإطفاء إلى ضغط أو كمية مياه أكبر مما يستطيع المصدر العادي توفيره.
وفي هذه الحالة تصبح مضخات الحريق جزءًا رئيسيًا من منظومة الحماية المائية داخل المنشأة.
ومن أهم وظائف النظام:
- توفير الضغط المطلوب لشبكة الرش الآلي.
- تغذية صناديق وخراطيم الحريق بالمياه.
- دعم شبكات الأنابيب الرأسية.
- إيصال المياه إلى الأدوار والمناطق البعيدة داخل المبنى.
- المحافظة على أداء شبكة الإطفاء عند انخفاض ضغط مصدر التغذية.
- رفع جاهزية المنشأة في حالات الطوارئ.
- التكامل مع الخزانات ولوحات التحكم وأنظمة الحماية الأخرى.
ومن المهم معرفة أن استخدام مضخة أكبر من المطلوب لا يعني بالضرورة الحصول على حماية أفضل.
فالاختيار غير المدروس قد يؤدي إلى ارتفاع الضغط بصورة غير مناسبة أو عدم توافق المضخة مع أجزاء الشبكة، لذلك يجب تحديد القدرة طبقًا للحسابات الهندسية وليس بصورة عشوائية.
مكونات مجموعة مضخات الحريق
تختلف مكونات غرفة المضخات من مشروع إلى آخر، إلا أن النظام الشائع قد يتكون من العناصر التالية:
المضخة الكهربائية الرئيسية
تعمل بواسطة محرك كهربائي، وتقوم بتوفير معدل التدفق والضغط المصممين لشبكة مكافحة الحريق.
ويتم توصيلها بلوحة تحكم مخصصة تساعد على بدء التشغيل عند انخفاض ضغط الشبكة إلى المستوى المحدد في التصميم.
مضخة الديزل
تعمل بواسطة محرك ديزل، ويمكن استخدامها كوحدة رئيسية أو احتياطية حسب تصميم المشروع ومتطلباته.
وتحتاج إلى تجهيزات خاصة تشمل الوقود والبطاريات ونظام الشحن والتهوية والعادم وغيرها من المكونات التي تضمن جاهزيتها عند الحاجة.
مضخة الجوكي Jockey Pump
هي مضخة صغيرة نسبيًا تستخدم للحفاظ على الضغط داخل شبكة الإطفاء.
فعندما يحدث انخفاض بسيط في الضغط بسبب تسرب محدود أو تغير طبيعي في الشبكة، تعمل مضخة الجوكي لتعويض هذا الانخفاض دون الحاجة إلى تشغيل المضخة الرئيسية.
وبذلك تساعد على تقليل مرات التشغيل غير الضرورية للمضخة الرئيسية.
لوحات التحكم
تعد لوحات التحكم من المكونات المهمة في غرفة المضخات، حيث تتولى التحكم في تشغيل ومراقبة الوحدات المختلفة.
وقد تتضمن مؤشرات للتشغيل والتنبيه وحالة مصدر الطاقة وعددًا من وظائف المراقبة حسب نوع النظام.
خطوط السحب والطرد والصمامات
تشمل مجموعة المضخات شبكة من المواسير والصمامات ومقاييس الضغط ووصلات الاختبار وغيرها من الملحقات المطلوبة لتشغيل وفحص النظام بكفاءة.
أنواع مضخات الحريق المستخدمة في المشاريع
يحدد النوع المناسب بناءً على طبيعة المشروع ومصدر المياه ومعدل التدفق والضغط والمساحة المتوفرة في غرفة المضخات.
ومن أشهر الأنواع المستخدمة:
مضخات Split Case
تُعرف باسم مضخات الطرد المركزي أفقية الانقسام، وتستخدم في الكثير من المشاريع التي تحتاج إلى معدلات تدفق مرتفعة.
كما يسمح تصميمها بالوصول إلى بعض الأجزاء الداخلية بسهولة نسبيًا أثناء أعمال الصيانة.
مضخات End Suction
تتميز بتصميم مدمج نسبيًا، ويمكن استخدامها في بعض أنظمة مكافحة الحريق عندما تكون معدلات التدفق والضغط المطلوبة مناسبة لخصائصها.
مضخات Vertical Turbine
تُعرف بالمضخات التوربينية العمودية، ويتم اللجوء إليها في بعض المشروعات التي تتطلب سحب المياه وفق ترتيب رأسي أو عندما تفرض طبيعة مصدر المياه استخدام هذا النوع.

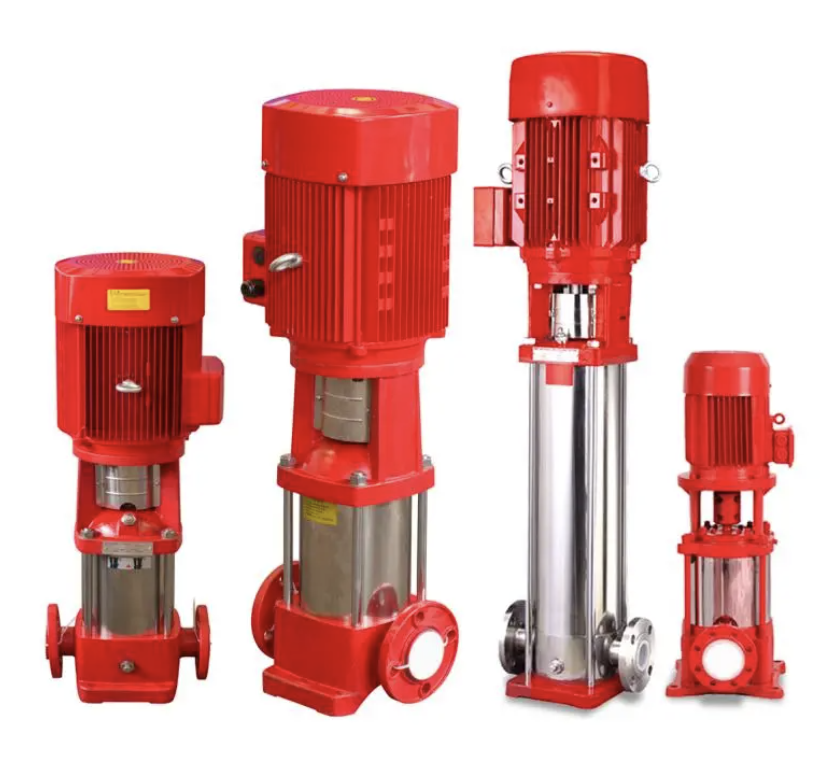

مضخات Vertical Inline
يمكن استخدامها في تطبيقات محددة عندما تسمح المواصفات الفنية للمشروع بذلك، ومن مميزاتها أن تصميمها قد يساعد على تقليل المساحة المطلوبة للتركيب.
ولا ينبغي اختيار النوع اعتمادًا على السعر أو الحجم فقط، بل يجب مراجعة منحنى أداء المضخة وظروف السحب والطرد والمتطلبات الهندسية للشبكة.
مضخة حريق 100 و150 و250 و350 و500 و750 جالون
ومن معدلات التدفق التي قد تظهر في تصميمات أنظمة الإطفاء:
- مضخة حريق 100 GPM.
- مضخة حريق 150 GPM.
- مضخة حريق 250 GPM.
- مضخة حريق 350 GPM.
- مضخة حريق 500 GPM.
- مضخة حريق 750 GPM.
- قدرات وتدفقات أكبر طبقًا لاحتياجات المشروع.
ولا يمكن القول إن معدلًا معينًا مناسب للمنازل وآخر للمباني التجارية اعتمادًا على الرقم وحده.
فقد يحتاج مبنيان متقاربان في المساحة إلى قدرات مختلفة بسبب اختلاف ارتفاع المبنى وعدد الرشاشات وأقطار المواسير وطول الشبكة وضغط مصدر المياه وطبيعة نظام الإطفاء.
كيف يتم اختيار مضخة الحريق المناسبة؟
اختيار مضخات الحريق يحتاج إلى دراسة عدد من العوامل الهندسية المهمة، وفي مقدمتها:
معدل التدفق المطلوب
يحدد كمية المياه التي تحتاج شبكة مكافحة الحريق إلى توفيرها خلال التشغيل.
ويتم تحديده وفق الحسابات الهندسية وتصميم شبكة الإطفاء.
الضغط المطلوب
يجب أن توفر المضخة ضغطًا كافيًا لتوصيل المياه إلى النقطة الأكثر تطلبًا داخل الشبكة بعد احتساب فواقد الضغط الناتجة عن المواسير والصمامات والارتفاعات.
مصدر المياه
يؤثر موقع الخزان ومنسوب المياه وطبيعة مصدر التغذية على اختيار نوع المضخة وترتيب خطوط السحب.
ارتفاع المبنى
تحتاج المباني متعددة الطوابق إلى دراسة دقيقة للضغط المطلوب نتيجة فرق الارتفاع بين غرفة المضخات ونقاط الإطفاء.
نوع شبكة الإطفاء
تختلف متطلبات شبكة الرش الآلي عن بعض شبكات الأنابيب الرأسية أو الأنظمة التي تجمع بين أكثر من وسيلة إطفاء.
مصدر الطاقة
يحدد تصميم المشروع ما إذا كانت الحاجة إلى مضخة كهربائية أو مضخة ديزل أو مجموعة تجمع بين النوعين.
منحنى الأداء
يجب التأكد من توافق منحنى أداء المضخة مع التدفق والضغط المطلوبين وليس الاعتماد على القدرة المكتوبة فقط.
المواصفات والاعتمادات
ينبغي مراجعة المواصفات الفنية للمشروع لمعرفة نوع الاعتماد أو الإدراج المطلوب للمضخة والمحرك ولوحة التحكم.
ما المقصود بمضخات حريق معتمدة؟
مصطلح “معتمدة” يجب التعامل معه وفق مواصفات المشروع ومتطلبات الجهة المختصة، وليس باعتباره وصفًا عامًا لأي منتج.
فقد تشترط بعض المشروعات استخدام معدات مدرجة أو معتمدة من جهات اختبار دولية معروفة، وقد تظهر متطلبات مثل UL أو FM ضمن المواصفات الفنية للمشروع.
لذلك من الضروري قبل الشراء مراجعة شهادات ومواصفات المضخة والمحرك ولوحات التحكم والتأكد من توافقها مع المخططات ومتطلبات المشروع.
ولا يُنصح باختيار المعدات اعتمادًا على الاسم التجاري أو السعر فقط.
خطوات توريد وتركيب مضخات حريق
تمر أعمال التوريد والتركيب الاحترافية بمجموعة من المراحل التي تساعد على تحقيق أفضل توافق بين المضخة وشبكة مكافحة الحريق.
- معاينة الموقع ومراجعة المخططات
تبدأ الأعمال بمراجعة مخططات الإطفاء ومصدر المياه وغرفة المضخات ومسارات خطوط السحب والطرد.
كما تتم مراجعة بيانات التدفق والضغط والحسابات المتوفرة للمشروع.
- اختيار مجموعة المضخات
يتم تحديد نوع المضخة وقدرتها والمحرك ولوحة التحكم ومضخة الجوكي والملحقات وفق متطلبات التصميم.
- تجهيز غرفة المضخات
يجب توفير مساحة مناسبة تسمح بتركيب المعدات وإجراء أعمال التشغيل والفحص والصيانة.
كما تتم مراعاة متطلبات التهوية والتصريف والكهرباء وأعمال الديزل حسب نوع المعدات.
- تنفيذ خطوط السحب والطرد
تتضمن هذه المرحلة تركيب الأنابيب والصمامات وأجهزة القياس والملحقات المرتبطة بالمضخة طبقًا للمخطط المعتمد.
- تنفيذ التوصيلات الكهربائية أو الديزل
يتم توصيل المحركات بلوحات التحكم ومصادر الطاقة اللازمة، مع استكمال متطلبات تشغيل وحدة الديزل إن وجدت.
- ضبط نظام التحكم
يتم ضبط نقاط التشغيل والتتابع بين مضخة الجوكي والمضخة الرئيسية والوحدات الأخرى وفق تصميم النظام.
- الاختبار والتشغيل
بعد الانتهاء من التركيب، تخضع المجموعة لاختبارات التشغيل للتأكد من عملها بصورة صحيحة.
ويشمل ذلك التحقق من الضغوط والتدفقات واستجابة لوحات التحكم وإشارات التشغيل وأداء المكونات المرتبطة بالنظام.
أهمية تصميم غرفة مضخات الحريق
غرفة المضخات ليست مجرد مكان توضع بداخله الأجهزة، وإنما تمثل جزءًا مهمًا من منظومة مكافحة الحريق.
ويجب أن يسمح تصميمها بسهولة الوصول إلى المعدات وإجراء أعمال الصيانة والاختبارات دون عوائق.
ومن الأمور التي ينبغي مراعاتها:
- توفير مساحة مناسبة حول المعدات.
- سهولة الوصول إلى المضخات ولوحات التحكم.
- توفير تصريف مناسب للمياه.
- مراعاة التهوية.
- تنظيم خطوط السحب والطرد.
- حماية التوصيلات الكهربائية.
- مراعاة احتياجات محرك الديزل عند استخدامه.
- توفير الظروف المناسبة لإجراء أعمال الصيانة.
كما يجب تنفيذ خطوط السحب والطرد بطريقة هندسية صحيحة، لأن التصميم غير المناسب للأنابيب قد يؤثر على أداء المضخة.
الصيانة الدورية واختبارات الجاهزية
حتى المعدات عالية الجودة قد تفقد جزءًا من جاهزيتها إذا تم إهمال الفحص والصيانة.
لذلك فإن الصيانة الدورية من شركة أمن وسلامة لـ مضخات الحريق عنصر أساسي لضمان اكتشاف المشكلات قبل حدوث حالة طارئة.
وقد تتضمن أعمال الفحص والصيانة وفق نوع النظام وخطة المشروع:
- فحص حالة المضخة والمحرك.
- متابعة مؤشرات الضغط.
- التأكد من عدم وجود تسربات غير طبيعية.
- فحص مستويات الوقود والزيوت والسوائل في وحدات الديزل.
- فحص البطاريات ونظام الشحن.
- اختبار لوحات التحكم.
- التأكد من وضع الصمامات الصحيح.
- اختبار مضخة الجوكي.
- إجراء اختبارات التشغيل والتدفق المطلوبة.
- فحص خطوط السحب والطرد.
- التأكد من نظافة غرفة المضخات وخلوها من العوائق.
ويفضل توثيق نتائج الفحوصات والاختبارات وأعمال الإصلاح بصورة منتظمة، مما يساعد على معرفة حالة النظام واكتشاف الأعطال المتكررة.
أشهر الأعطال التي يجب الانتباه إليها
هناك مجموعة من المشكلات التي قد تؤثر على كفاءة نظام الضخ، ومنها:
- انخفاض ضغط الشبكة عن المستوى الطبيعي.
- التشغيل المتكرر للمضخة دون وجود حالة حريق.
- وجود تسرب في شبكة الإطفاء.
- خلل في مفاتيح أو حساسات الضغط.
- مشاكل في البطاريات.
- عدم جاهزية مصدر الطاقة.
- انخفاض مستوى الوقود في وحدة الديزل.
- وجود صمام مغلق أو في وضع غير صحيح.
- اهتزازات أو أصوات غير طبيعية.
- وجود تسربات حول الأجزاء الميكانيكية.
- عدم عمل مضخة الجوكي بصورة سليمة.
ظهور أي من هذه المشكلات يستدعي الفحص بواسطة فني متخصص وعدم الانتظار حتى موعد الصيانة التالي.
تكلفة توريد وتركيب مضخات حريق
لا يوجد سعر موحد يمكن تطبيقه على جميع المنشآت، لأن تكلفة المشروع تعتمد على عوامل عديدة.
ومن أهم العوامل المؤثرة في السعر:
- معدل التدفق المطلوب GPM.
- الضغط المطلوب PSI.
- نوع وتصميم المضخة.
- نوع المحرك كهربائي أو ديزل.
- عدد المضخات.
- قدرة مضخة الجوكي.
- نوع لوحات التحكم.
- الشهادات والاعتمادات المطلوبة.
- أقطار خطوط الأنابيب.
- الصمامات والملحقات.
- حجم غرفة المضخات.
- أعمال التأسيس والتركيب.
- الاختبارات والتشغيل.
- حالة شبكة الإطفاء القائمة.
لذلك فإن الحصول على سعر دقيق يتطلب معرفة بيانات المشروع، ويفضل توفير المخططات والحسابات الهيدروليكية أو بيانات التدفق والضغط المطلوبة.
وفي حالة وجود نظام قائم، تساعد صور غرفة المضخات والمعدات الحالية على إعداد تقييم أولي أكثر دقة.
هل المضخة ذات القدرة الأكبر أفضل؟
من الأخطاء الشائعة الاعتقاد بأن اختيار أكبر مضخة متاحة يوفر حماية أفضل.
في الحقيقة، الهدف الأساسي هو اختيار قدرة متوافقة مع شبكة مكافحة الحريق.
فقد يؤدي الضغط المرتفع بصورة غير مدروسة إلى التأثير على بعض مكونات النظام أو الحاجة إلى إجراءات تصميم إضافية، بينما قد تفشل المضخة الصغيرة في توفير التدفق والضغط المطلوبين.
لذلك يجب اختيار مضخات الحريق وفق الحسابات الهيدروليكية ومنحنيات الأداء وظروف السحب والطرد ومتطلبات الشبكة الكاملة.
توريد وتركيب مضخات حريق معتمدة للمشاريع
سواء كان المشروع مبنى جديدًا أو منشأة قائمة تحتاج إلى تطوير نظام مكافحة الحريق، فإن عملية التنفيذ تبدأ بدراسة الاحتياج الفني للموقع.
بعد ذلك يتم اختيار المعدات المناسبة وتوريدها وتنفيذ أعمال التركيب والتوصيل وربط المجموعة بشبكة الإطفاء، ثم إجراء الاختبارات والتشغيل.
ويفضل تنفيذ جميع المراحل تحت إشراف متخصصين، بدءًا من مراجعة المخططات وحتى ضبط لوحات التحكم وإجراء اختبارات الأداء النهائية.
فجودة التركيب لا تقل أهمية عن جودة المضخة نفسها، وأي خطأ في خطوط السحب أو التوصيلات أو إعدادات التشغيل قد يؤثر على أداء المجموعة بالكامل.
للاستفسار عن توريد وتركيب ادوات السلامة الدفاع المدني : اتصل بنا
أسئلة شائعة
ما وظيفة مضخة الحريق؟
وظيفتها رفع ضغط المياه وتوفير معدل التدفق المطلوب لشبكة مكافحة الحريق عندما يكون مصدر المياه غير قادر على توفير الضغط الكافي بصورة طبيعية.
ما الفرق بين المضخة الرئيسية ومضخة الجوكي؟
المضخة الرئيسية توفر التدفق والضغط اللازمين أثناء حالة الحريق، بينما تستخدم مضخة الجوكي للمحافظة على ضغط الشبكة وتعويض الانخفاضات البسيطة حتى لا تعمل المضخة الرئيسية بصورة متكررة.
هل مضخة الديزل ضرورية في جميع المشاريع؟
ليس بالضرورة، حيث تعتمد الحاجة إليها على تصميم المشروع ومصدر الطاقة والمتطلبات الفنية والاشتراطات المعتمدة لكل منشأة.
وقد تستخدم بعض المشروعات مجموعة تجمع بين وحدة كهربائية وأخرى ديزل.
ماذا يعني 500 GPM في مضخة الحريق؟
يعني أن معدل التدفق المحدد هو 500 جالون في الدقيقة عند ظروف أداء معينة.
ولا يعني أن خزان المياه سعته 500 جالون.
هل مضخة حريق 750 جالون مناسبة للمباني الكبيرة؟
لا يمكن تحديد ملاءمة المضخة من معدل التدفق وحده.
يجب معرفة الضغط المطلوب وارتفاع المبنى ونوع شبكة الإطفاء ومصدر المياه ونتائج الحسابات الهيدروليكية قبل اعتماد أي قدرة.
ما الفرق بين UL وFM؟
هما من الأسماء المعروفة عالميًا في مجال اختبار واعتماد معدات الحماية من الحريق، وقد تنص مواصفات بعض المشاريع على استخدام معدات تحمل إدراجًا أو اعتمادًا معينًا.
ويظل المرجع الأساسي هو متطلبات المشروع والجهة المختصة.
ما سعر مضخة حريق 500 أو 750 جالون؟
يتغير السعر وفق معدل التدفق والضغط ونوع المضخة والمحرك ولوحة التحكم والاعتمادات والملحقات، بالإضافة إلى تكلفة التركيب.
لذلك يفضل طلب عرض سعر بناءً على بيانات المشروع بدل الاعتماد على سعر عام.
كيف أعرف القدرة المناسبة لمنشأتي؟
يتم ذلك من خلال دراسة نظام مكافحة الحريق وإجراء الحسابات الهيدروليكية لتحديد معدل التدفق والضغط اللازمين عند النقاط الأكثر تطلبًا داخل الشبكة.
هل يمكن استبدال المضخة القديمة بأخرى بنفس القدرة؟
ليس دائمًا.
يفضل مراجعة بيانات النظام الحالي والحسابات والتعديلات التي تمت على المبنى قبل الاستبدال، لأن احتياجات الشبكة قد تكون تغيرت منذ تركيب النظام السابق.
كم مرة تحتاج المضخة إلى الصيانة؟
يجب وضع برنامج دوري للفحص والاختبار والصيانة وفق نوع المعدات وتعليمات الشركة المصنعة والمراجع الفنية ومتطلبات الجهة المختصة، مع معالجة أي أعطال أو ملاحظات تظهر أثناء الاختبارات مباشرة.
ختاما
اختيار وتركيب مضخات الحريق ليس عملية شراء منفصلة عن تصميم شبكة الإطفاء، وإنما هو جزء من منظومة متكاملة تشمل مصدر المياه والخزان والأنابيب والصمامات ولوحات التحكم والرشاشات وصناديق الحريق.
وتبدأ عملية التنفيذ الصحيحة بتحديد معدل التدفق والضغط المطلوبين، ثم اختيار نوع وقدرة المضخة المناسبة، وتنفيذ أعمال التركيب والتوصيل بصورة احترافية، يلي ذلك الاختبار والتشغيل ووضع برنامج منتظم للصيانة.
وعند التخطيط لمشروع جديد أو استبدال مجموعة قائمة، فإن إجراء دراسة هندسية دقيقة قبل الشراء يساعد على تجنب اختيار قدرة أقل أو أكبر من احتياجات المنشأة، ويحقق توافقًا أفضل بين مكونات شبكة مكافحة الحريق والمخططات المعتمدة.
